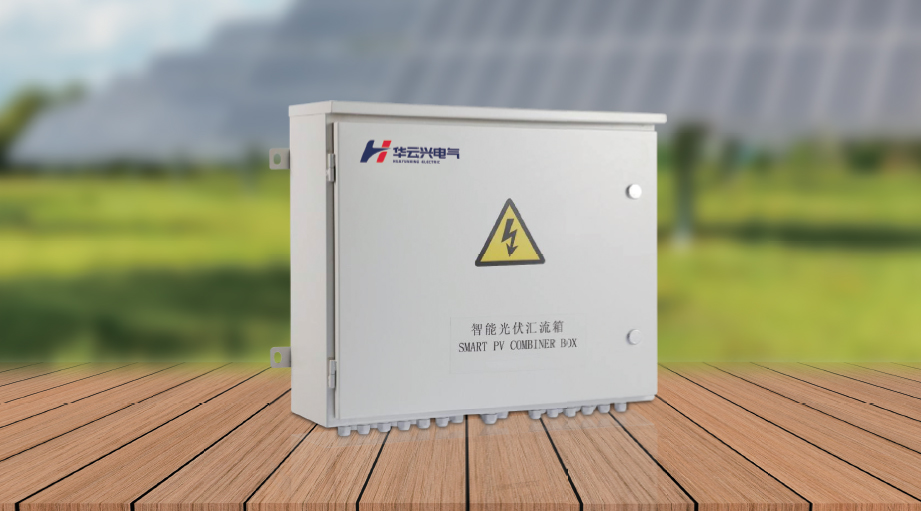

智能光伏防雷汇流箱

产品概述

HYXPVD 智能光伏防雷汇流箱是将最多24 路光伏电池组件串的直流入汇流台成1 路或多路输出,每路配熔断丝,输出配备防雷器和断路器,大大简化了直流配电柜及逆变器的输入接线。提供防雷保护,短路保护和撞地保护。汇流箱分为智能和非智能两种类型。智能防雷汇流箱内部装有汇流监测单元,能监测每路光伏电池串输入的电流、汇总输出电压、箱体内的温度及防雷器状态、断路器状态。
该装置内部简洁明了,布线整齐合理。可靠性高,维护简单。户外壁挂式安装,能适应各种恶劣环境。除相关核心元器件外,其他可按户要求定制。

电气技术参数

产品型号 HYXPVD-8 HYXPVD-12 HYXPVD-16 HYXPVD-24
输入路数 8 路以下 8-12 13-16 17-24
最高输入电压 1000VDC
每路输入电流 0-20A
最高输出电流 100A以下 100A / 125A / 160A 160A - 200A 250A
输入防水端子大小 PG9/PG11/M11
输出防水端子大小 PG13.5-PG19 PG16-PG21 PG19-PG25 PG21-PG32
监测模块 检测每路电流、母线电压、断路器状态、防雷器状态、箱体温度(选配)
通信方式/ 协议 RS485 总线/标准的MODBUS-RTU 协议
防反功能 配置模块化封装防反二极管(选配)
温湿度 工作温度:-40~+85℃,湿度95%, 无凝露、无腐蚀性气体场所
海拔 ≤ 4000
监测模块功耗
工作时At work ≤ 8W
辅助电源 辅助电源Auxiliary power supply: AC85V~265V/DC24V(±10%)/DC200V~1000V
箱体材质 热镀锌钢板/不锈钢/冷轧钢板/工程塑料
防护等级 IP65
体积(宽× 高× 深) 630mm × 500mm × 180mm 720mm × 500mm × 180mm 800mm × 500mm × 180mm 850mm × 500mm × 200mm
重量 10~35kg

产品特点

● 汇流箱的防护等级达到IP65,具备防水、防灰、防锈、防盐雾,满足室外安装的要求;
● 可同时接人多至24路电池串列;
● 每路电池串列的正负极都配有光伏专用熔丝,对组件串出现故障时进行保护,熔断器底座及熔丝配套使用,减少业主后期维护成本;
● 有效保护维修人员的人身安全;
● 采用光伏专用高压防雷器能对汇流后的母线正极对地、负极对地进行保护,持续工作电( Uc)可达到1000VDC;
● 汇流箱内的电源模块能够接入最高1000DCV 的光伏电压;
● 汇流箱测控模块采用性能可靠的霍尼韦尔霍尔元件(直流CT传感器),对每一路光伏组串进行电流、母线电压进行采集监测、报警和本地故障定位, 并能对汇流箱内的温度进行测量,防叠器及输出断路器的状态检测等;
● 汇流箱内的检测模块更备数码显示功能,能在设备上显示每串组件串的电流,母线电压,汇流箱内的温度,断路器防雷器的状态,系统功率及设备地址等相关信息;
● 具备RS485/MODBUS-RTU 串口通信;
● 与外部接口部分均有防雷保护;
● 能接收本地监控装置的参数下载,进行分析处理;
● 汇流箱工作电源可选择外界220VAC/DC或者由汇流箱本身提供的电源供电,如果采用汇流箱本身提供电源,现场可以不需要针对供电、单独布线。
