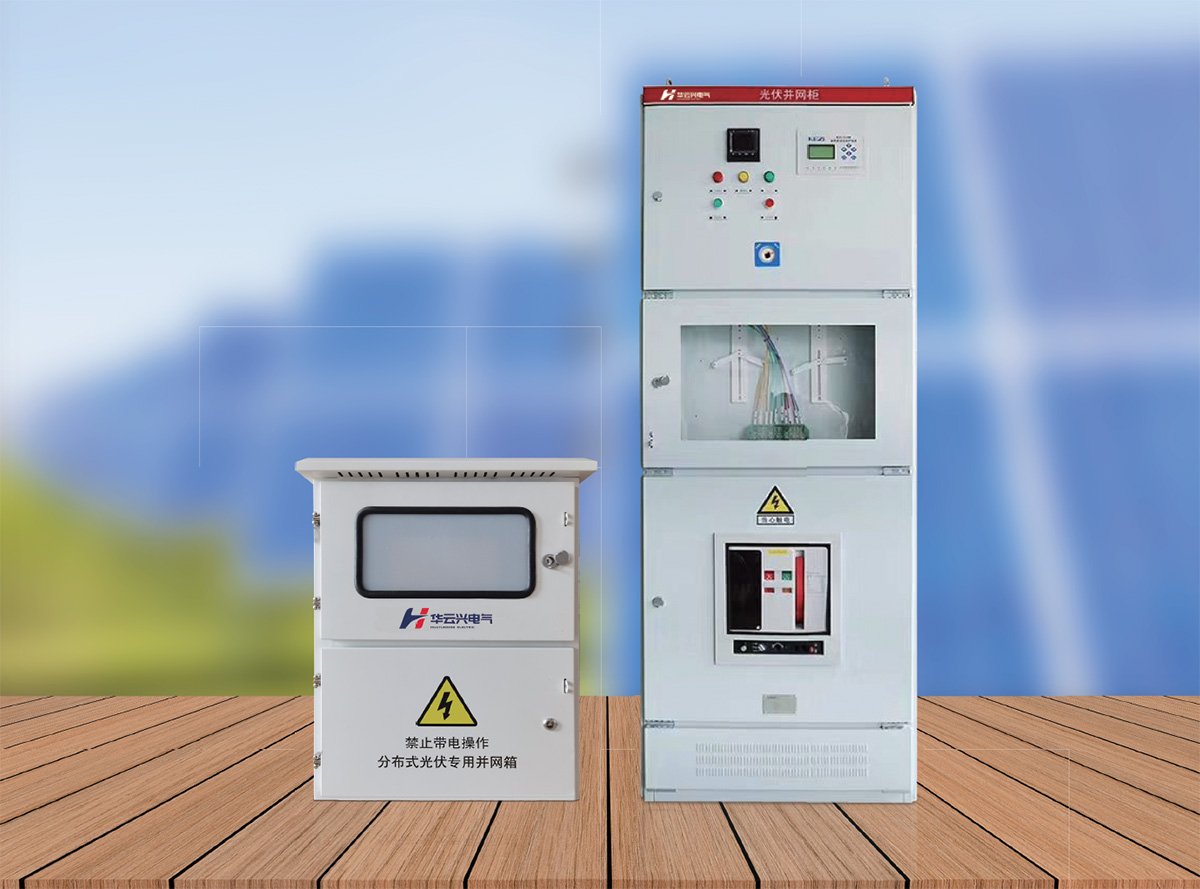

- 光伏并网柜
-
产品概述
光伏并网柜适用于地面集中式、地面组串式、地面分布式等电力用户的交流50Hz, 额定工作电压380V, 额定工作电流2000A 的配电系统,做为动力、照明及配电设备的电能转换、分配与控制之用。
产品更有分断能力离、动热稳定性好、电气方案灵活、组合方便、实用性强,结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》,GB7251《低压成套开关设备》等标准。
电气技术参数
产品型号
|
HYXPVB-4
|
HYXPVB-6
|
HYXPVB-8
|
输入路数
|
1~4
|
5~6
|
7~8
|
最高输入电压
|
AC690
|
每路输入电流
|
0~100A
|
最高输出电流
|
250A
|
400A
|
630A
|
额定工作电压
|
480VAC
|
电压保护水平
|
≤ 3.2kV
|
标称通流容量
|
20kA
|
最大通流容量
|
40kA
|
响应时间
|
25ms
|
温湿度
|
工作温度:-40~+85℃,湿度95%, 无凝露、无腐蚀性气体场所
|
海拔
|
≤4000m
|
箱体材质
|
热镀锌钢板/不锈钢/冷轧钢板/工程塑料
|
箱体防护等级
|
IP65
|
电缆接头防护等级
|
IP65
|
体积(宽× 高× 深)
|
600mm × 2000mm × 800mm
|
800mm × 2000mm × 800mm
|
1000mm × 2000mm × 800mm
|
产品特点
● 周围空气温度不高于+40℃,不低于-5℃。24h 以内的平均温度不得高于+35℃;
● 户内安装使用,使用地点的海拔高度不得超过2000m;
● 周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度。(例如+20℃时为90%)应考虑到由于温度变化可能会偶然产生凝露的影响;
● 设备安装时与垂直面的倾斜度不超过5°;
● 设备应安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所;
● 用户有特殊要求时与制造厂协商解决。
